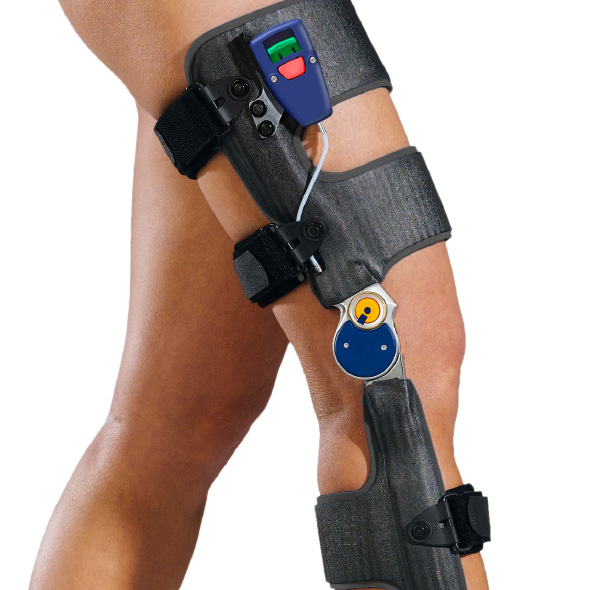

SPL2 Swing Phase Lock knäled
SPL leden har utvecklats för att hjälpa patienter med partiell eller totalt nedsatt funktion av M.Quadriceps (knäextensorerna). Ingen annan användning är tillåten. Ledens funktion består av en pendelmekanism som låser och låser upp knäleden beroende av ledens vinkel i sagittalplanet. Under gångcykeln låser leden före hälisättning för att ge stöd under ståfasen för att sedan låsa upp igen när hälen lämnar underlaget. Avsikten är att imitera knäextensorernas normala fysiologiska funktion och ge ett mer normalt gångmönster utan cirkumduktion eller s.k. höftgång.
SPL2-leden låser vid full knäextension och har ytterligare ett säkerhetsstopp som utlöser vid 15 graders flexion när full extension inte uppnås. Det innebär att ortosen låser även om knäet inte är fullt extenderat.Eftersom SPL2-leden inte är beroende av ankelns position och/eller markkontakt kan leden användas för olika typer av ortoser:- Helbensortoser med eller utan ankelled- Helbensortos ev. med höftled- Knäortoser
Användningsområde
M.Quadriceps pareser vid MS eller liknande sjukdomar, stroke, polio, perifera nervskador och andra neuromuskulära sjukdomar.
Kontraindikation
Knäflexion-kontrakturer > 10°, moderat till svår spasticitet.
Övrigt
Utförlig tillverknings- och utprovningsmanual medföljer vid leverans. Reservdelsförteckning finns i manualen. Det finns även en separat manual avsedd för sjukgymnaster. Manualer kan beställas från Kundsupport.I båda produkterna ingår en handkontroll, dummy för ingjutning samt övriga tillbehör för montering.SPL2-leden är avsedd för 19 mm skenor. Skenor ingår inte.Art. 62800 innehåller SPL- samt SPC-led.Art. 62803 innehåller SPL-led. Patientvikt max. 100 kg.
Modell
| Art.nr. | Modell | Vä/Hö | Mått | Bredd |
|---|---|---|---|---|
| 628001000 | SPL2 | Vänster | - | - |
| 628002000 | SPL2 | Höger | - | - |
| 628031000 | SPL2 Monolateral | Vänster | - | - |
| 628032000 | SPL2 Monolateral | Höger | - | - |
| 628020000 | Dummy | - | - | - |

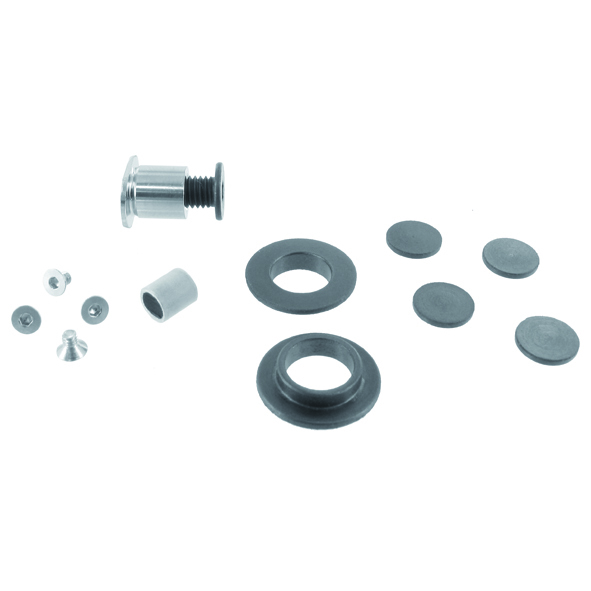

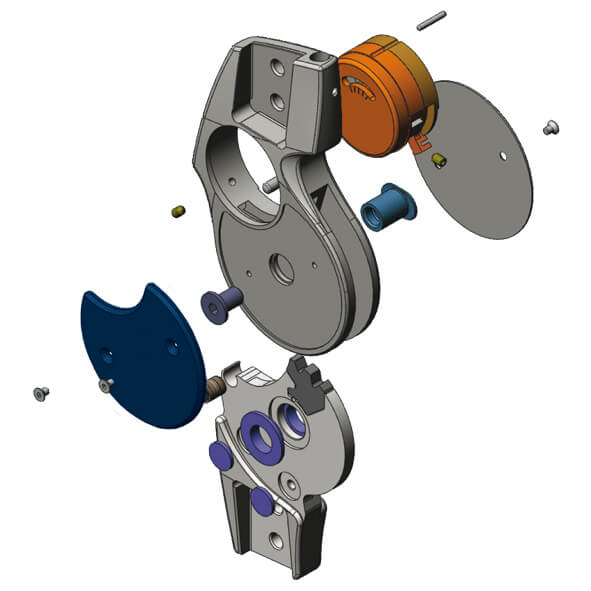

| 628050000 | Renoverings-Kit | - | - | - |
| 628060000 | Alignment kit | - | - | - |
| 628400000 | Lamination stirrup stainless steel | - | 100 x 19 x 4 mm | - |
| 628410000 | Lamination stirrup stainless steel | - | 130 x 19 x 6 mm | - |
| 628421000 | SPL-/SPC lamination dummy kit | Vänster | - | - |
| 628422000 | SPL-/SPC lamination dummy kit | Höger | - | - |
| 628430000 | Upright kit aluminium (4 uprights included) | - | 450 x 19 mm | - |
| 628440000 | Upright kit stainless steel (4 uprights included) | - | 450 x 19 mm | - |
| 628450000 | Motion limiter pin - Double action ankle joint | - | - | - |
| 628460000 | Straight double action ankle stirrup | - | 19 mm | - |
| 628470000 | Knee extension assist | - | - | - |
| 627720000 | Split Y Double Action Ankle stirrup | - | - | 19 mm |
| 627770019 | Double Action Ankle Joint (with springs, 19 mm channel) | - | - | - |
| 691670000 | Basic alignment T-bar | - | - | - |
| 93101 | Provortos för utlåning. Ortosen går att justera/anpassa. | Bilateral | - | - |
-
